Raccorder l’évacuation d’un évier et d’un lave-vaisselle sur une seule sortie, c’est une question qu’on nous pose tout le temps en plomberie. On va être direct : c’est simple à faire soi-même, mais il y a des règles précises à respecter pour éviter les fuites, les mauvaises odeurs et les reflux d’eau sale. On vous donne le schéma, le matériel et les étapes pour réussir votre installation du premier coup.
L’essentiel à connaître pour le raccordement 📋
- Matériel principal : Pour raccorder les deux appareils, il vous faut un siphon à double entrée (dit « avec prise machine »).
- Diamètre : L’évacuation principale qui va dans le mur doit obligatoirement être un tuyau PVC de 40 mm.
- Anti-reflux : Le tuyau du lave-vaisselle doit former une boucle de sécurité à 60 cm de hauteur pour éviter les retours d’eau.
- Sortie murale : La hauteur idéale pour l’évacuation dans le mur se situe à 52 cm du sol fini.
- Pente d’écoulement : Pour un bon écoulement des eaux usées, respectez une pente de 2% minimum (soit 2 cm par mètre).
Schéma d’évacuation commun : comment ça marche ?

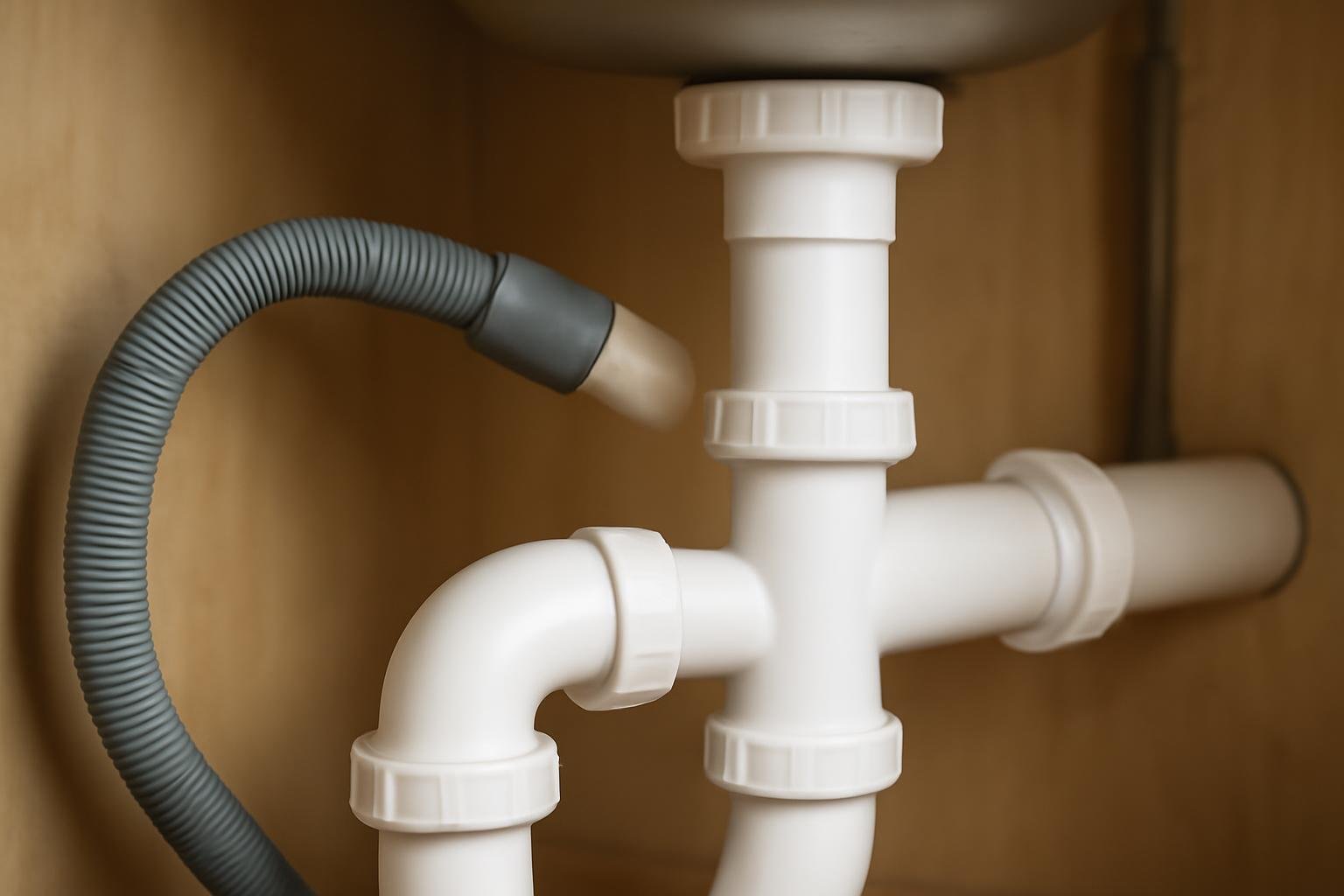

L’idée est de centraliser les eaux usées de votre évier et de votre lave-vaisselle avant de les envoyer dans l’évacuation générale de la maison. L’élément clé de toute l’installation, c’est le siphon à double entrée. Il reçoit l’eau de la bonde de l’évier par le dessus et celle du lave-vaisselle sur une entrée latérale.
Ce siphon contient une petite quantité d’eau, appelée « garde d’eau », qui forme un bouchon hydraulique permanent. C’est ce qui empêche les mauvaises odeurs de remonter des canalisations. Pour que le système fonctionne bien et sans bruit, on recommande souvent d’ajouter un clapet anti-vide qui régule la pression de l’air dans les tuyaux.
| Élément | Position | Fonction |
|---|---|---|
| Bonde d’évier | Sous l’évier | Collecte l’eau et filtre les gros déchets. |
| Siphon double entrée | Sous la bonde | Centralise les flux et bloque les odeurs. |
| Tuyau lave-vaisselle | Entrée latérale du siphon | Amène l’eau de vidange de l’appareil. |
| Clapet anti-vide | Après le siphon | Régule la pression d’air, évite les bruits de « glouglou ». |
| Évacuation principale | Sortie du siphon vers le mur | Transporte toutes les eaux usées. |
Le matériel indispensable pour votre installation
Avant de commencer, on vous conseille de regrouper tout le matériel nécessaire. Ça évite les allers-retours au magasin de bricolage. Voici la liste complète pour votre installation.
Pièces de plomberie
- Un siphon à double entrée (avec une entrée spécifique pour « machine à laver / lave-vaisselle »).
- Du tuyau d’évacuation en PVC de 40 mm de diamètre.
- Des colliers de serrage métalliques pour fixer solidement le tuyau du lave-vaisselle.
- Optionnel mais très recommandé : un clapet anti-vide (ou aérateur à membrane) de 40 mm.
Outils
- Une scie à métaux ou un coupe-tube pour couper le PVC proprement.
- Une pince multiprise.
- Un tournevis.
- Un mètre ruban.
- Un niveau à bulle pour vérifier la pente.
- Un seau et des serpillères (il y a toujours un peu d’eau qui coule au démontage).
Raccorder l’évacuation : les 5 étapes clés
Maintenant que vous avez le matériel, on passe à la pratique. On a découpé le processus en 5 étapes simples. Prenez votre temps, surtout pour les vérifications, et tout se passera bien. On vous met aussi une vidéo pour visualiser l’ensemble du montage.
Étape 1 : Préparation et démontage
La sécurité d’abord. Avant de toucher à la plomberie, coupez l’arrivée d’eau générale de votre maison pour éviter toute mauvaise surprise. Placez un seau vide juste sous le siphon de votre évier. Ensuite, vous pouvez dévisser l’ancien siphon. Il contiendra de l’eau sale, alors videz-le doucement dans le seau. Profitez-en pour bien nettoyer la grille de la bonde.
Étape 2 : Montage du nouveau siphon double entrée
Prenez votre nouveau siphon. Vissez sa partie supérieure directement sur le filetage de la bonde de l’évier. Le conseil qu’on donne toujours : serrez d’abord à la main jusqu’au contact. Ensuite, terminez avec la pince multiprise, mais sans forcer : un quart de tour suffit. Si vous serrez trop fort, vous risquez d’écraser le joint et de créer une fuite. Installez ensuite la partie basse du siphon (le culot).
Étape 3 : Raccordement du tuyau du lave-vaisselle
C’est une étape critique. Branchez le tuyau de vidange souple de votre lave-vaisselle sur l’entrée latérale prévue sur le siphon. Sécurisez la connexion avec un collier de serrage métallique. Maintenant, le point le plus important : prenez le tuyau et faites-le remonter le plus haut possible sous le plan de travail (à environ 60 cm du sol) avant de le faire redescendre vers le siphon. Cette « boucle haute » est obligatoire pour empêcher l’eau de l’évier de refluer dans le lave-vaisselle.
Étape 4 : Connexion à l’évacuation principale
Mesurez la distance entre la sortie de votre nouveau siphon et le tuyau d’évacuation dans le mur. Coupez votre tuyau PVC de 40 mm à la bonne longueur. Pour garantir un bon écoulement, utilisez votre niveau à bulle pour créer une pente d’au moins 2 cm par mètre. Assemblez les différents éléments. Si vous installez un clapet anti-vide, il doit être placé sur une partie verticale du tuyau, après le siphon.
Étape 5 : Vérification de l’étanchéité
L’installation est terminée, mais le travail n’est pas fini. Rétablissez l’arrivée d’eau générale. Faites couler l’eau de l’évier (chaude puis froide) pendant une à deux minutes. Pendant ce temps, passez votre main ou un papier absorbant sur chaque raccord pour détecter la moindre goutte. Si tout est sec, lancez un programme court ou un cycle de vidange sur votre lave-vaisselle et refaites la même vérification.
Dimensions et pentes : les chiffres à respecter pour éviter les problèmes
En plomberie, les dimensions ne sont pas choisies au hasard. Elles garantissent le bon fonctionnement et la durabilité de votre installation. Voici les chiffres clés à mémoriser pour votre projet.
Le diamètre des tuyaux
La norme pour une évacuation de cuisine (évier + lave-vaisselle) est un tuyau principal de 40 mm de diamètre. Ne descendez jamais en dessous. Cette section est calculée pour pouvoir gérer le débit de deux appareils en même temps sans risquer de débordement. Le tuyau de votre lave-vaisselle, lui, a un diamètre plus petit (entre 19 et 25 mm) qu’il ne faut pas modifier.
La hauteur de l’évacuation murale
La sortie d’évacuation dans votre mur doit idéalement se trouver à une hauteur de 520 mm (52 cm) par rapport au sol fini. Cette hauteur standard permet de créer facilement la pente nécessaire pour l’écoulement, tout en laissant assez de place pour le siphon sous l’évier.
La hauteur de la boucle de sécurité
On insiste dessus : la boucle du tuyau de lave-vaisselle doit monter à 600 mm (60 cm) du sol. Pourquoi si haut ? Parce que c’est une barrière physique simple et efficace. Elle empêche l’eau sale et les résidus de l’évier de s’écouler par gravité dans votre lave-vaisselle propre.
La pente d’écoulement
La règle d’or pour toutes les évacuations horizontales, c’est la pente de 2%, soit 2 cm de dénivelé pour chaque mètre de tuyau. C’est le minimum pour que l’eau s’écoule assez vite et emporte avec elle les graisses et les petits débris. Une pente trop faible, et l’eau stagne, les dépôts s’accumulent et finissent par créer un bouchon.
Astuces et erreurs fréquentes : la garantie d’une installation durable
Pour finir, on partage avec vous quelques conseils issus de notre expérience. Ce sont des petits détails qui font une grande différence sur le long terme et qui vous éviteront bien des soucis.
Astuces pour éviter reflux et mauvaises odeurs
- Installez un clapet anti-vide : C’est un petit accessoire qui ne coûte pas cher (10 à 15 €) mais qui résout 90% des problèmes de « glouglou » et de désiphonnage. Il laisse entrer l’air mais bloque les odeurs.
- Faites un entretien préventif : Une fois par mois, versez dans votre évier un mélange de bicarbonate de soude et de vinaigre blanc, laissez agir 15 minutes, puis rincez avec un litre d’eau bouillante. Ça dissout les graisses et maintient vos tuyaux propres.
- Choisissez un siphon de qualité : Prenez un modèle avec un culot dévissable. Ça facilite énormément le nettoyage, qu’on vous recommande de faire tous les 6 mois (ça prend 10 minutes).
Les 3 erreurs de débutant à ne pas commettre
Méfiez-vous de ces trois pièges classiques qu’on voit très souvent.
- Le serrage excessif : C’est l’erreur numéro 1. En voulant trop bien faire, on serre les écrous en plastique à fond avec la pince. Résultat : on écrase les joints et ça crée des fuites. On le répète : serrage à la main, puis un petit quart de tour à la pince, pas plus.
- Oublier la boucle de sécurité : Ne pas faire la boucle haute avec le tuyau du lave-vaisselle est une erreur grave. Sans elle, chaque fois que vous viderez un plat de pâtes dans l’évier, l’eau sale pourra refluer directement dans votre lave-vaisselle.
- Négliger la vérification finale : On est souvent pressé de tout ranger une fois le montage fini. Mais sauter le test d’étanchéité est un risque. Une petite fuite goutte à goutte peut passer inaperçue pendant des jours et causer un dégât des eaux.
